山西蔺鑫煤焦化有限责任公司位于山西省安泽县，是专门从事冶金焦炭生产及冶炼焦化产品、加工、回收的专业工厂。焦化厂生产出来的冶金焦炭，广泛用于工业、农业、交通运输业、国防建设及科学研究领域中。
二、设计依据
《建筑物防雷设计规范》(GB50057一2010);
(35kV110KV变电站设计规范》( GB 50059-2011)
《建筑物电子信息系统防雷技术规范》(GB50343-2012)
《建筑物防雷装置检測技术规范》( GB /T21431-2015) 地方
《接地降阻剂》( QX /T104-2009)
《电气装置安装工程接地装置施工及验收规范》(GB50169- 2006)
《接地装置安装》(03D501-4)
《交流电气装置的接地》(GB50065-2011、 DL /T621-1997)
三， 环境条件表
年平均气温9.3 ℃
极端最高温度 38.7℃
极端最低温度 -26.6℃
年平均风速1.5m/s
最大冻土深度0.81m
最多雷暴日数 47d
设计地震烈度8度
海拔高度 >1500
四、施工方案
2＃焦炉装置区域要求独立接地电阻≤4Ω，共用接地不大于1Ω。水平接地材料采用4*40镀铜扁钢，垂直接地材料采用等离子接地极和优化接地体，在接地体周围回填降阻剂和耕土。

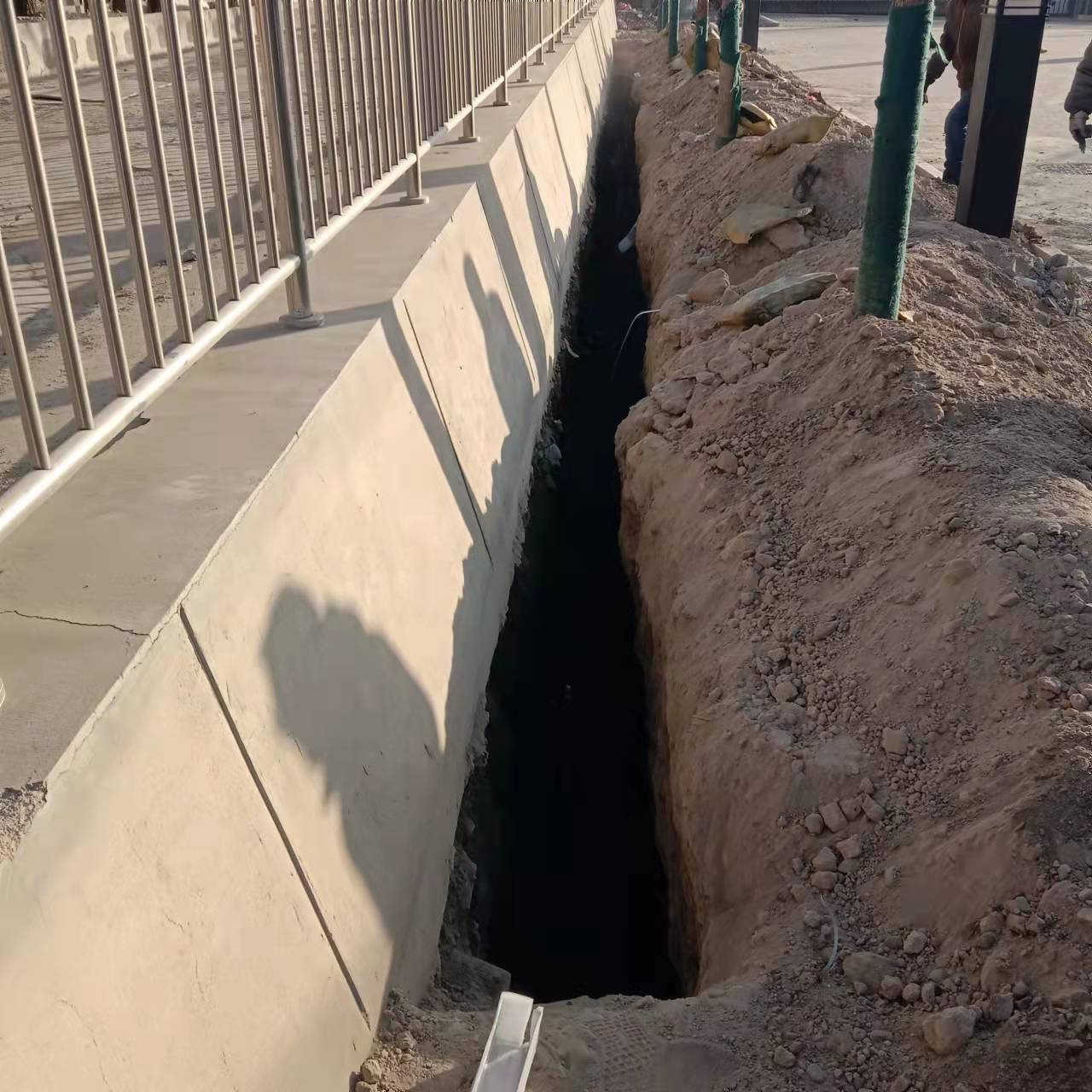

2、地网施工
(1）垂直接地极规格为等离子接地极，长度为1.5m，间距为5m，若受地方限制，可适当增减，具体位置根据现场情况确定。
(2）水平接地体采用4X40mm镀铜扁钢，应距建筑物≥2米的地方埋设。
(3）优化接地体要求埋深不小于 Im ，间距5m。优化接地体与等离子接地极配合使用，上下必须完全包覆降阻剂，以达到最佳接地效果。优化接地模块应能降低接触电阻，增大接地体的有效散流面积，显著提高接地效率，减少地网占用土地面积。接地电阻稳定：优化接地体自身有较好的吸湿保湿能力，保证接地模块有效发挥导电作用，接地体中导电物的导电特性不受干湿度、高低温等季节变化的影响。
(4）接地体在施工时，扁钢与角钢或圆柱体焊接采用3面施焊；扁钢与扁钢焊接采用三边施焊，焊接长度大于100mm；圆钢双面焊
盾汾市安泽县长度不少于直径6倍。焊接点均应作防腐处理，涂沥青油或油漆。

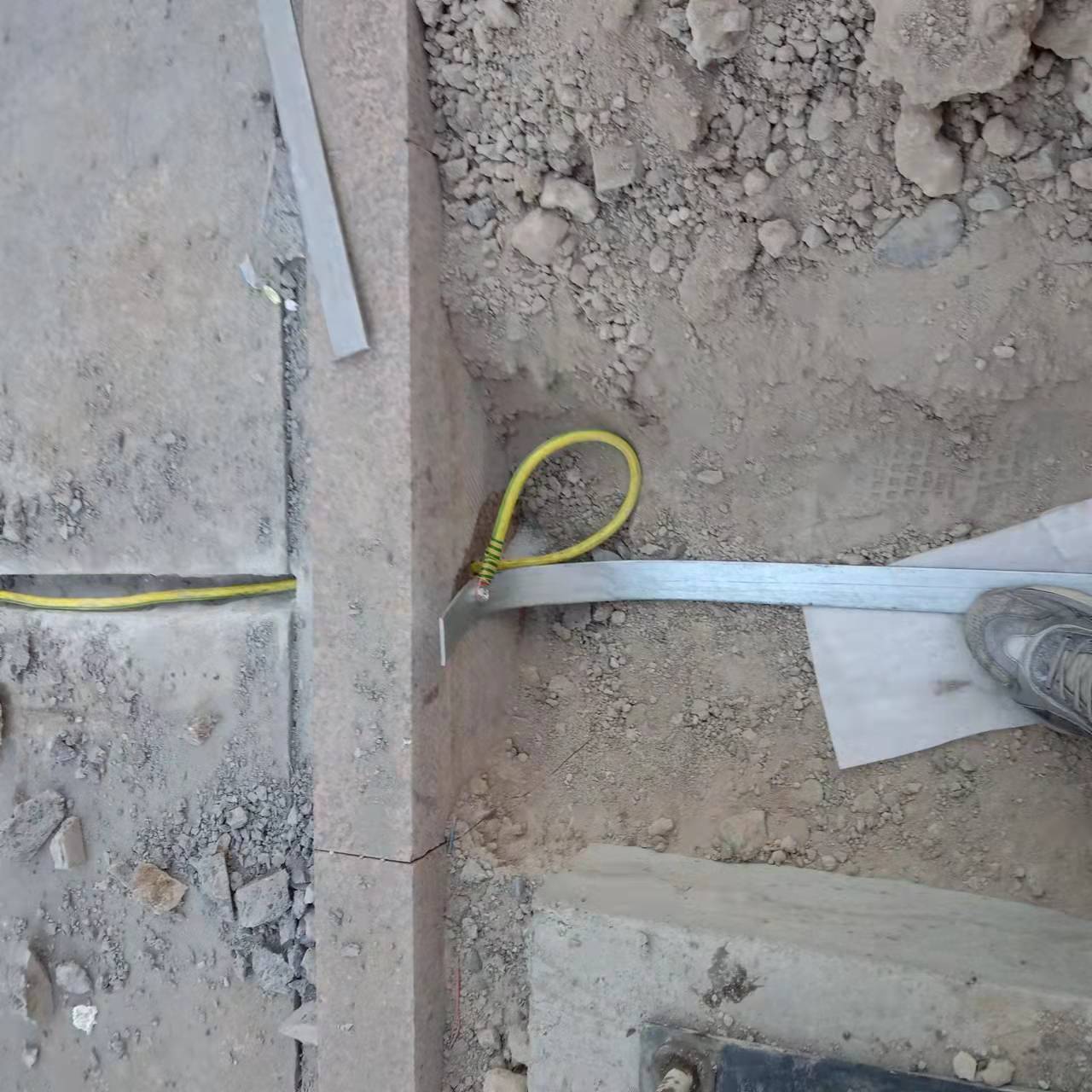

(5）采用4X40 mm 镀铜扁钢将全部等离子接地极、优化接地体；
连接成一个网状整体，即共用接地系统，要求形成闭合环形。新安
装的接地网与基础不少于4处连接，并预留检查井。
(6）接地体安装完成后，逐层回填耕土或素土夯实，在接地体周围不得填入砖石，建筑垃圾之类的杂物，与此同时进行检测，其接地电阻不得大于设计要求，否则应增加接地体、换土或增加隆的剂，直至达到要求为止。采取上述措施后仍无法达到要求时，经汶技术比较后，经认定可适当放宽。
(7）接地体宜围绕建筑物设成环型或网形，主接地极应设置在基础周围，具体的埋设位置可根据实际情况进行调整。
五、使用材料
零欧负荷接地体 JLT -DSJ100o 16套
铜包钢接地棒 JLTD -5025 20套
复合接地体 JLT -DFH45 40套
镀铜水平接地体 40*4mm 300米
焊接模具 定制含模夹 4套
焊接焊药 115号 150包
高纯石墨碳导电材 JLT -D10 100袋
油漆、跨线、穿线管等
